سری API 610, OH3

مدارک فنی

منحنی همپوشانی

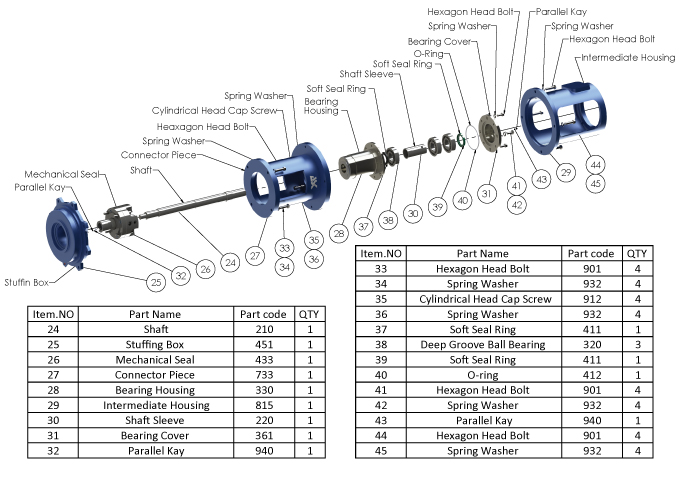

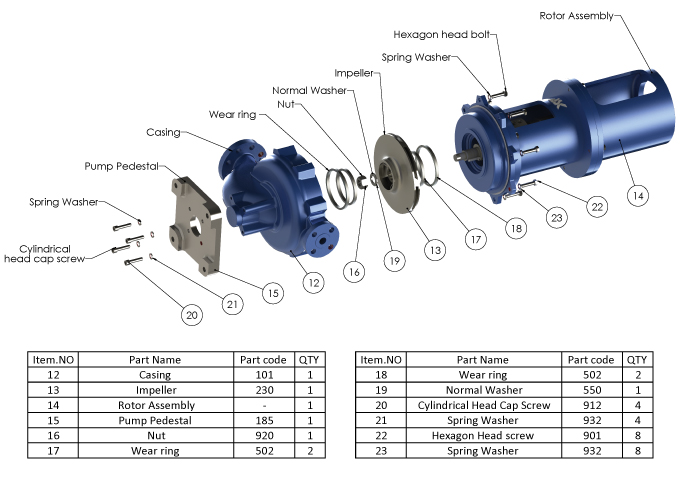

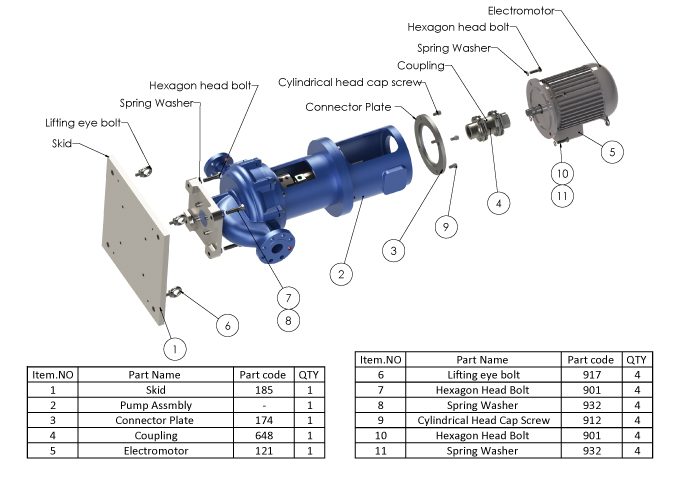

نمای انفجاری

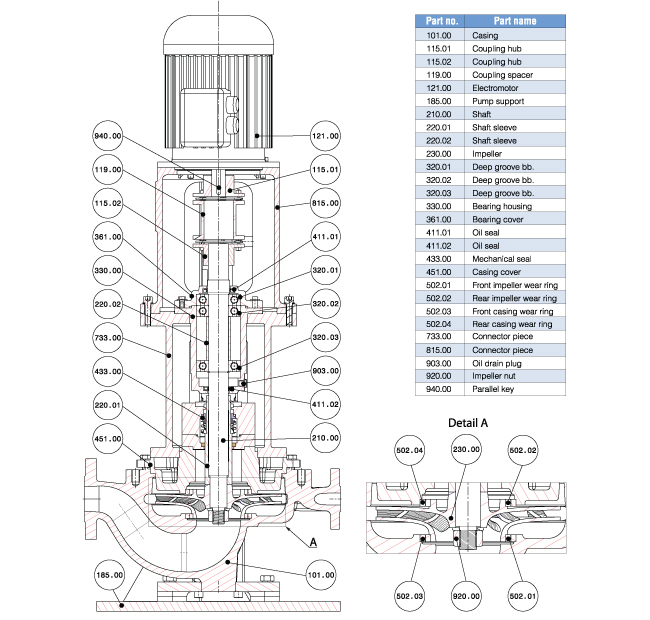

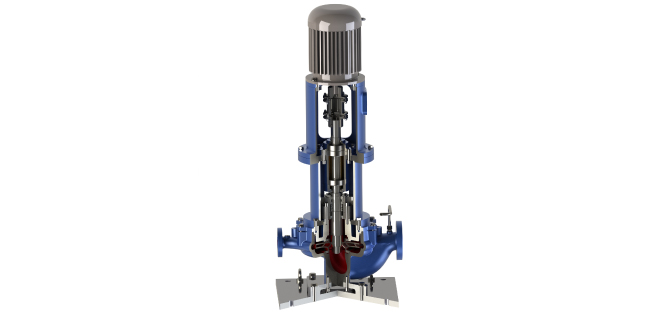

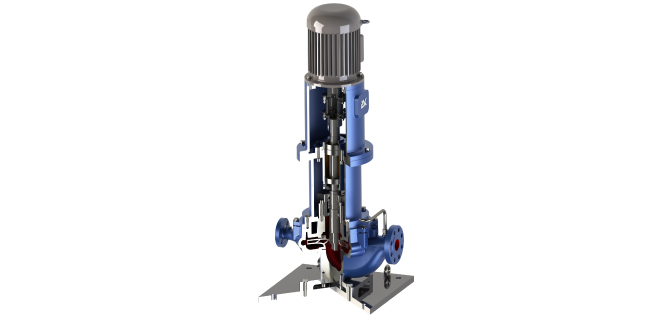

نمای برشی

معرفی

  • کاتالوگ

    سری API 610, OH3 - سال 1394

  • دستورالعمل بهره برداری، نصب و راه اندازی

    دستورالعمل بهره برداری، نصب و راه اندازی سری OH3 -انگلیسی- سال 1390

  • فرمهای دیتاشیت

    فرم دیتاشیت فشرده سری OH3

    فرم دیتاشیت API 610 برای سری OH3

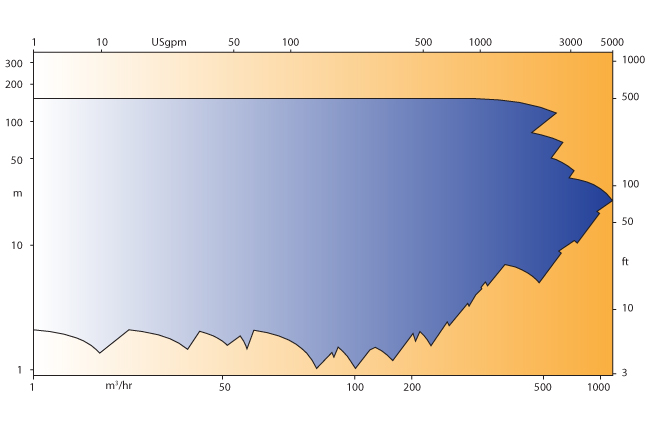

محدوده عملکرد هیدرولیکی پمپ های سری OH3



پمپهای دارای مشخصه عملکردی خارج از این محدوده به طور سفارشی قابل ارائه می باشند.



  • کاربردها

    • تولید، پالایش و پخش مواد نفتی
    • انتفال سیالات دما بالا
    • تقویت فشار خطوط انتقال سیالات هیدروکربنی
    • انتقال سیالات در صنعت گاز
    • فرآوری میعانات گازی
    • سیرکولاسیون بویلر
    • استفاده به عنوان پمپ برج خنک کاری
    • فرآوری مواد شیمیایی
    • کاربردهای عمومی

  • مزایا

    • در نظر گرفتن 3 میلی متر ضخامت مازاد جهت خوردگی مجاز مطابق با استاندارد API 610
    • نیروها و بارهای مجاز وارده بر نازلها 2 برابر مقادیر API
    • دارای رینگهای سایشی قابل تعویض به منظور بازیابی عملکرد و بازدهی اولیه
    • قابلیت روانکاری یاتاقانها با روغن و یا گریس
    • تحلیل شاسی پمپ با استفاده از FEA به منظور عملکرد مناسب پمپ به دور از فرکانس های طبیعی
    •  ساختار مستحکم سیستم انتقال قدرت پمپ (شامل محور، یاتاقانها و محفظه یایتاقان) تغییر مکان وجه های مکانیکال سیل را در بازه کمتر از دو هزارم اینچ (پنج صدم میلیمتر) تحت سخت ترین شرایط کاری محدود نموده است.
    • محل استقرار پمپ و موتور به منظور دستیابی به بهترین تنظیمات و الاینمنت، کاملا ماشین کاری شده است.
    • خطی بودن پمپ (استقرار مکش و رانش پمپ در یک راستا) موجب سهولت طراحی سازه ها و لوله کشی می گردد.
    • پروانۀ بالانس شده ارتعاش پمپ را محدود میکند و عملکرد یکنواخت پمپ در گستره وسیعی از دبی را ممکن می سازد.
    • ابعاد محفظه آب بندی مطابق با استاندارد API 610 می باشد که نصب مکانیکال سیل های کارتریجی منفرد و دوبل مطابق با API 682 را ممکن می سازد.
    • متحمل شدن کمترین هزینه جهت نصب و طراحی منسجم به منظور اشغال کمترین فضا

  • سایر ویژگیها

    • تنوع انتخاب متریال ساخت مطابق با جدول API610، H1
    • تنوع در انتخاب نوع سیستم آب بندی
    • قابلیت ماشینکاری پروانه جهت دستیابی به نقاط خاص عملکردی
    • امکان انتخاب نوع روانکاری یاتاقانها
    • قابلیت نصب ابزار دقیق گوناگون به منظور مانیتورینگ پارامترهای عملکردی مانند دما، فشار و ارتعاش...

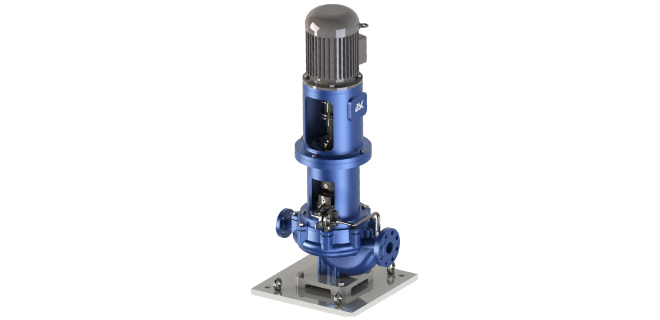

اين پمپ ها از نوع خطی عمودی تك مرحله اي می باشند که بر اساس استاندارد API610 ویرایش یازدهم طراحی شده اند.



  • دبی (بیشینه): 1100 متر مکعب در ساعت
  • هد (بیشینه): 130 متر
  • سرعت (بیشینه): 3000 دور در دقیقه
  • کلاس فشاری مکش: تا 20 بار
  • فشار کاری مجاز (بیشینه): 40 بار
  • گستره دمای کاری: از 15- تا 400 درجه سانتیگراد
  • دمای طراحی: 180 درجه سانتیگراد
