سری OH1/SL

مدارک فنی

منحنی همپوشانی

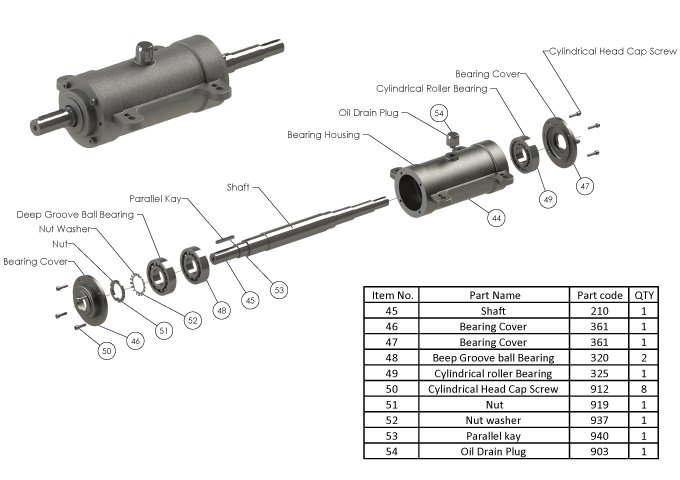

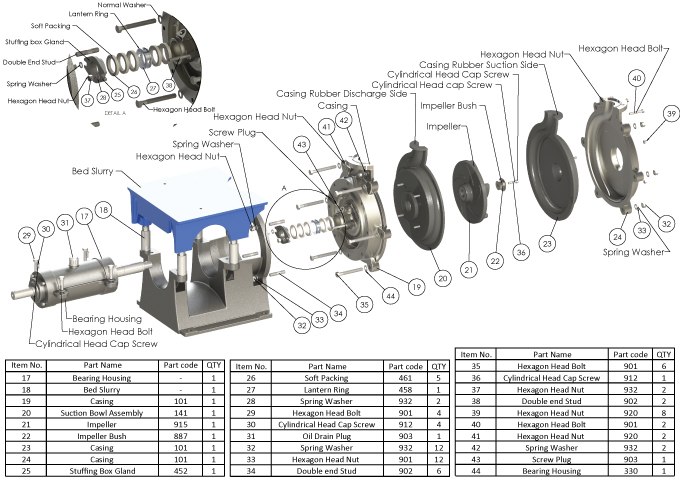

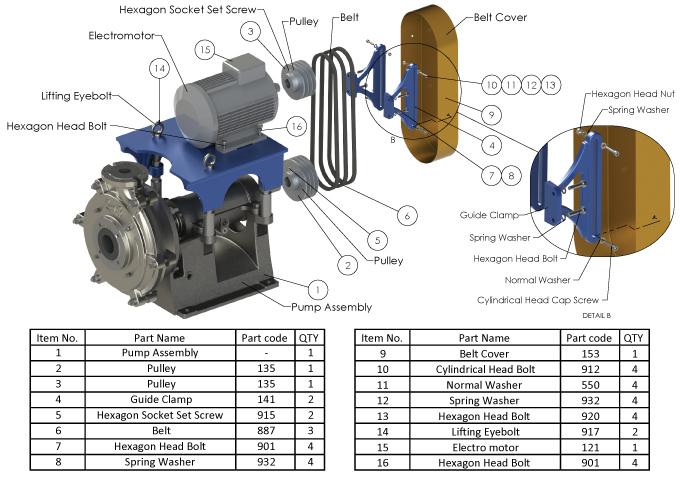

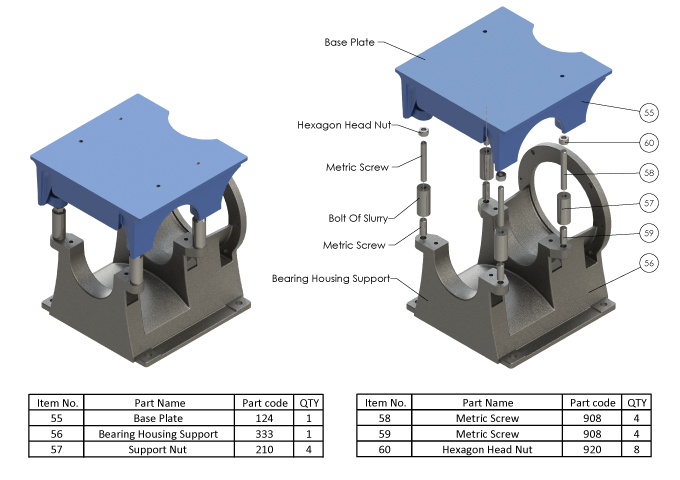

نمای انفجاری

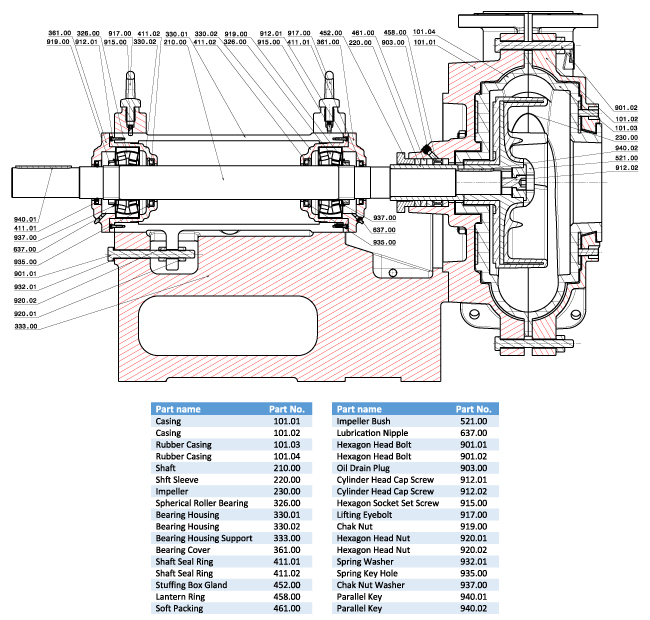

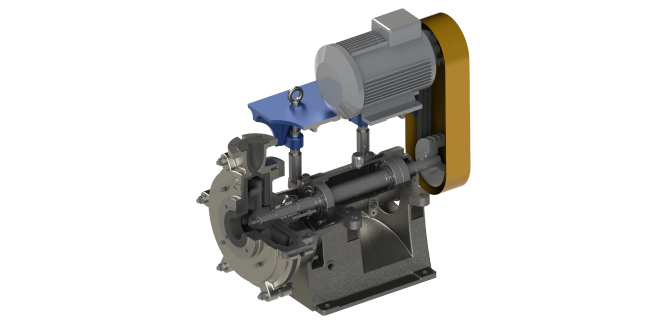

نمای برشی

معرفی

  • کاتالوگ

    سری OH1/SL - سال 1391

  • دستورالعمل نصب، راه اندازی و بهره برداری

    سری OH1/SL - سال 1391

  • فرمهای دیتاشیت

    فرم دیتاشیت فشرده سری OH1/SL

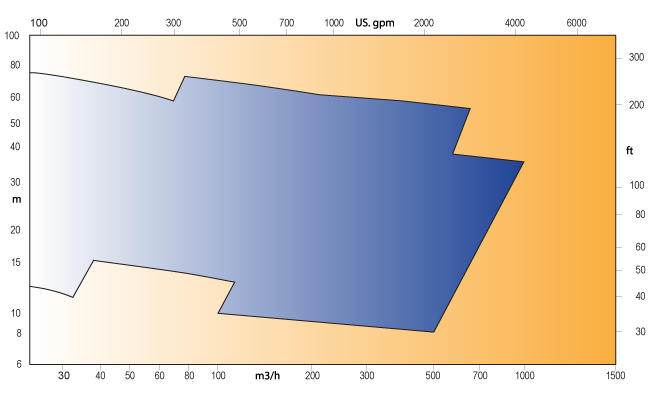

محدوده عملکرد هیدرولیکی پمپ های سری OH1/SL



پمپهای دارای مشخصه عملکردی خارج از این محدوده به طور سفارشی قابل ارائه می باشند.



  • کاربردها

    • صنایع چوب و کاغذ
    • واحدهای تصفیه فاضلاب
    • واحدهای ماسه شویی
    • شستشو سنگهای معدنی
    • نیروگاه های تولید برق
    • صنایع تولید شیشه
    • فرآوری مواد معدنی

  • مزایا

    •  پمپ های اسلاری سری OH1/SL دارای لاینرهای بادوام و قابل تعویض هسنتند که به پوسته حلزونی پیچ می شوند.
    • تعمیرات و تعویض لاینرها و پروانه به آسانی امکانپذیر است.
    • استحکام و صلبیت محور موجب دستیابی به حداقل میزان خیز می گردد.
    • بازدهی بالا موجب صرفه جویی در مصرف انرژی می شود.
    • پروانه این سری از پمپ ها دارای گذرگاه هایی عریض می باشد که نرخ سایش را به حداقل ممکن کاهش می دهد.
    • پروانه و لاینرها از جنس لاستیک و یا آلیاژهای ضد سایش قابل تامین می باشند.
    • یاتاقان بندی مستحکم و بادوام ضامنی است برای سرویس دهی مطمئن و طولانی پمپ
    • پایه مستحکم پمپ علاوه بر اینکه تکیه گاهی برای پمپ باشد به منظور اشغال حداقل فضا، الکتروموتور نیز بر روی آن مونتاژشده و توانایی تحمل نیروهایی وارده از سوی الکتروموتور را نیز دارد.

  • سایر ویژگیها

    • تنوع انتخاب متریال ساخت برای سرویس های مختلف
    • تنوع در انتخاب نوع سیستم آب بندی
    • تنوع درانتخاب طریقه روانکاری یاتاقانها
    • قابلیت استقرار الکتروموتور و پمپ به طرق گوناگون
    • تنوع در انتخاب سیستم انتقال قدرت
    • قابلیت ارائه ابزار دقیق و تابلو فرمان همراه با پمپ

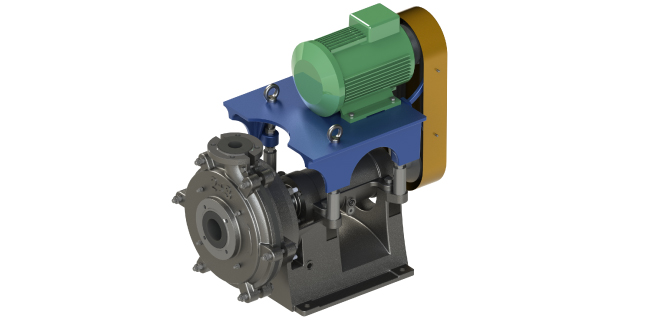

 پمپ اسلاری سری OH1/SL از نوع سانتریفیوژ افقی لاینردار دارای پروانه نیمه بسته میباشد که بر اساس استاندارد کارخانه این شرکت طراحی شده است.



  • دبی (بیشینه): 1000 متر مکعب در ساعت
  • هد (بیشینه): 70 متر
  • سرعت (بیشینه): 2200 دور در دقیقه
  • کلاس فشاری مکش: تا 6 بار
  • فشار کاری مجاز (بیشینه): 16 بار
  • گستره دمای کاری: تا 80 درجه سانتیگراد
  • دمای طراحی: 80 درجه سانتیگراد
