سری OH1/CH مطابق با ISO 5199

مدارک فنی

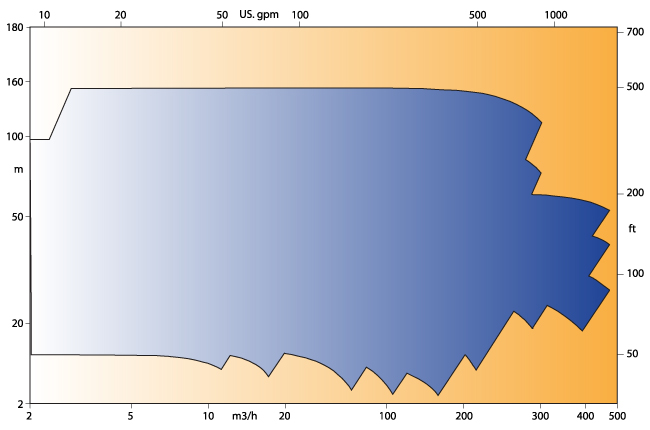

منحنی همپوشانی

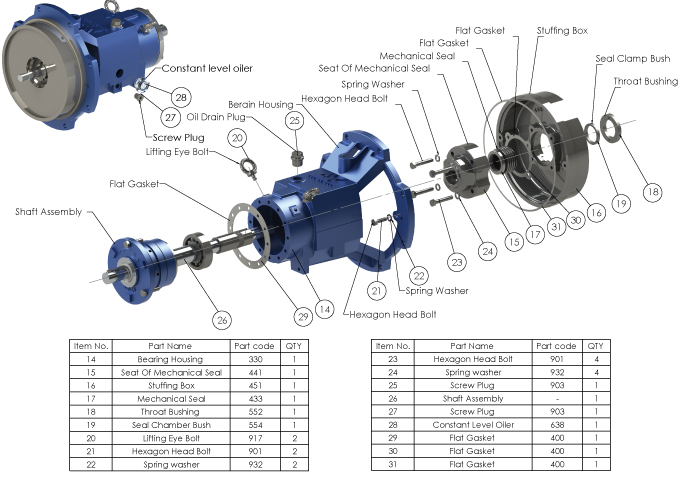

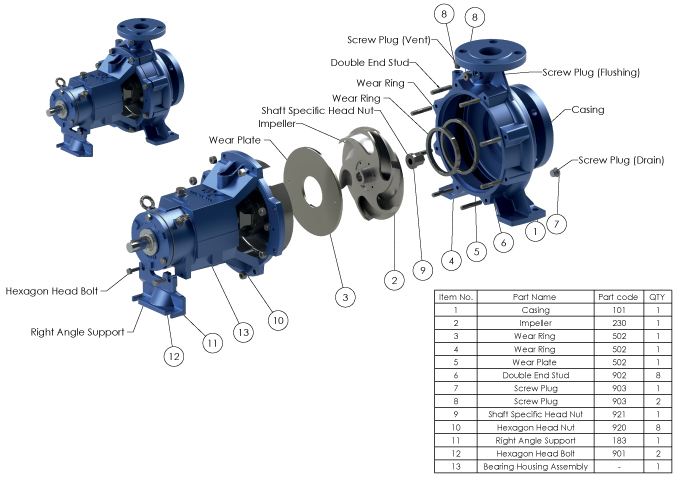

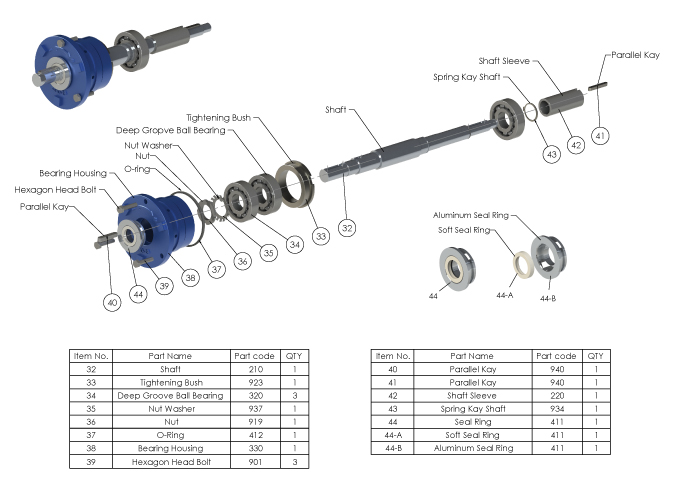

نمای انفجاری

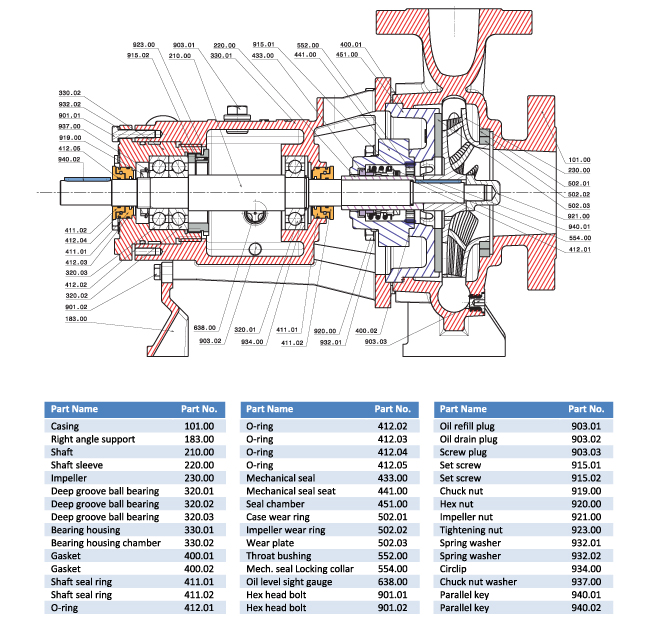

نمای برشی

معرفی

  • کاتالوگ

    سری OH1/CH - سال 1394

  • فرمهای دیتاشیت

    فرم دیتاشیت فشرده سری OH1/CH

محدوده عملکرد هیدرولیکی پمپ های سری OH1/CH



پمپهای دارای مشخصه عملکردی خارج از این محدوده به طور سفارشی قابل ارائه می باشند.



  • کاربردها

    • فرآوری مواد در صنایع شیمیایی و پتروشیمی
    • فرآوری مواد معدنی
    • صنایع چوب و کاغذ
    • صنایع غذایی
    • واحدهای نمکزدایی آب دریا
    • نیروگاه های تولید برق
    • تهویه مطبوع
    • سیستمهای زهکشی
    • سیستمهای گرمایشی
    • تصفیه فاضلاب

  • مزایا

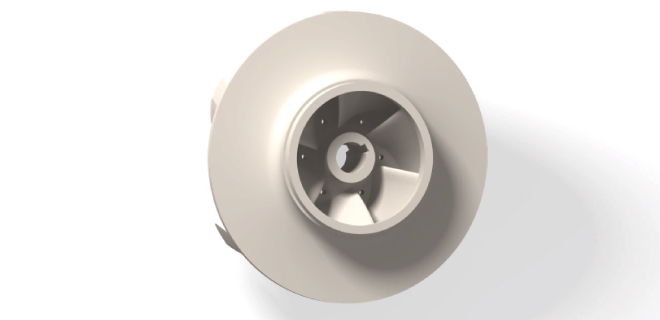

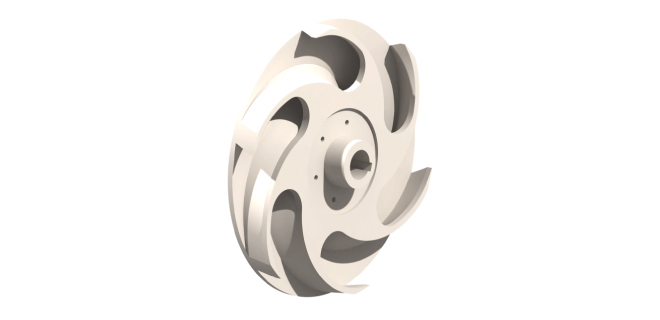

    • پروانه از نوع نیمه باز میب اشد، پره های آن بر روی صفحه جلویی پروانه قرار دارند و پروانه دارای چشمی میباشد (عکس حالتی که در پروانه های نیمه باز معمولی قرار گرفتها ند)، این گونه از چیدمان پره ها موجب کاهش نیروهای محوری وارده بر یاتاقانها و کاهش فشار در محفظه آب بندی محور می شود.
    • بر خلاف پمپ های دارای پروانه نیمه باز معمولی که حلزونی در معرض سایش قرار دارد، در این پمپ فرسایش در قسمت صفحه سایشی اتفاق می افتد که فرسودگی آن نسبت به فرسودگی حلزونی هزینه کمتری به بهره بردار تحمیل می نماید.
    • ساختار مستحکم و صلب محور پمپ دوام مکانیکال سیل را افزایش داده است.
    • به منظور ایجاد تغییر جزئی در عملکرد و بازدهی میتوان فاصله پروانه از صفحه سایشی بدون دمونتاژ پمپ تنظیم نمود.
    • چیدمان مناسب یاتاقان ها موجب گردیده تحمل نیروهای محوری و شعاعی با حداکثر عمر مفید یاتاقان ها میسر شود.
    • شاسی استاندارد از جنس چدن موجب جذب ارتعاشات محتمل شده و میزان صلبیت الکتروپمپ را افزایش می دهد.

  • سایر ویژگیها

    • تنوع انتخاب متریال ساخت برای سرویس های مختلف
    • تنوع در انتخاب نوع سیستم آب بندی
    • قابلیت کوپل شدن با دیزل موتور و الکتروموتور
    • قابلیت ماشینکاری پروانه جهت دستیابی به نقاط خاص عملکردی
    • قابلیت ارائه شاسی به صورت استاندارد از جنس چدن و یا به صورت سفارشی
    • قابلیت نصب ابزار دقیق گوناگون به منظور مانیتورینگ پارامترهای عملکردی مانند دما، فشار و ارتعاش...

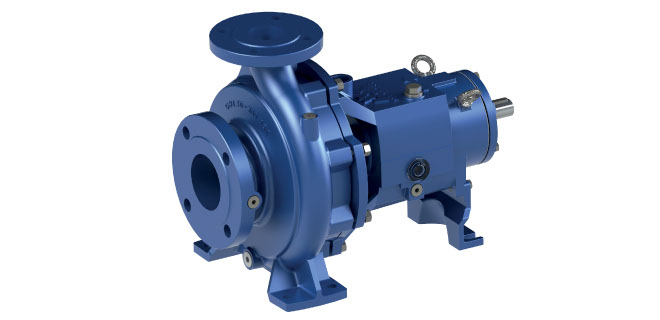

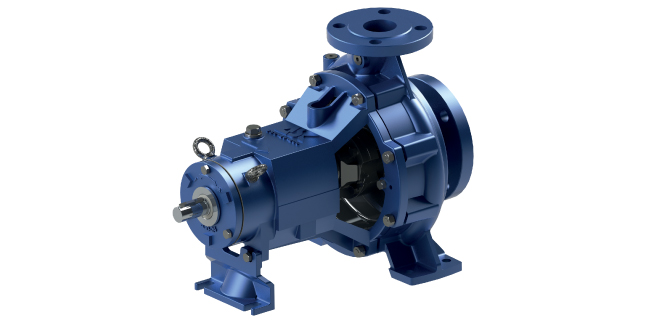

اين پمپ ها از نوع سانتریفیوژ افقی تك مرحله اي می باشند که بر اساس استانداردهای ISO 5199 و ISO 2858  طراحی شده اند.



  • دبی (بیشینه): 500 متر مکعب در ساعت
  • هد (بیشینه): 130 متر
  • سرعت (بیشینه): 3000 دور در دقیقه
  • کلاس فشاری مکش: تا 6 بار
  • فشار کاری مجاز (بیشینه): 16 بار
  • گستره دمای کاری: از 15- تا 120 درجه سانتیگراد
  • دمای طراحی: 80 درجه سانتیگراد
