API 610, BB1 سری

مدارک فنی

منحنی همپوشانی

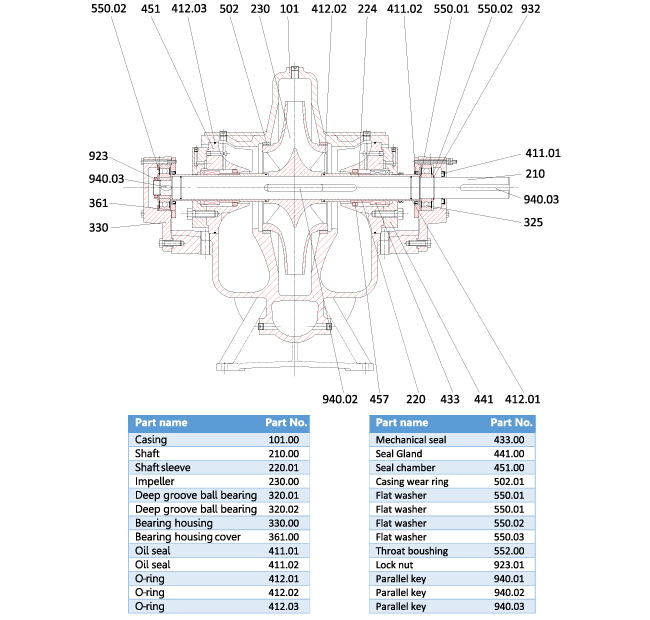

نمای برشی

معرفی

  • کاتالوگ

    سری API 610, BB1 - سال 1394

  • فرمهای دیتاشیت

    فرم دیتاشیت سری BB1 افقی کوپل شده با الکتروموتور

    فرم دیتاشیت سری BB1 افقی کوپل شده با دیزل موتور

    فرم دیتاشیت سری BB1/V  (نصب عمودی)

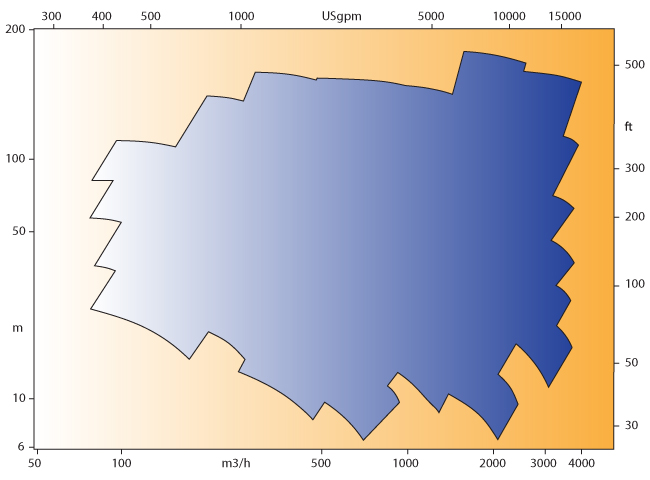

محدوده عملکرد هیدرولیکی پمپ های سری BB1



پمپهای دارای مشخصه عملکردی خارج از این محدوده به طور سفارشی قابل ارائه می باشند.



  • کاربردها

    • تصفیه و توزیع آب
    • انتقال مواد هیدرو کربنی
    • سیستمهای آبیاری و فاضلاب
    • نیروگاه های تولید برق
    • سیستمهای گرمایشی
    • سیستمهای آتش نشانی
    • واحدهای نمک زدایی
    • تقویت فشار خطوط لوله
    • فرآیندهای صنعتی
    • صنایع چوب و کاغذ

  • مزایا

    • متحمل شدن کمترین هزینه جهت نصب و طراحی منسجم برای اشغال کمترین فضا
    • داشتن رینگهای سایشی و بوش محور قابل تعویض
    • طراحی محفظه آب بندی به گونه ای که حداقل 5 حلقه پکینگ به علاوه رینگ فانوسی را در خود جای دهد و نیز قابلیت نصب مکانیکال سیل را ممکن سازد.
    • طراحی مستحکم محور موجب شده دوام مکانیکال سیلها افزایش یابد.
    • به منظور افزایش زمان سرویسدهی و کاهش عملیات نگهداری و تعمیرات یاتاقانها از سایزهای بزرگتر از آنچه که برای کاربردهای عمومی نیاز است انتخاب شده اند.
    • روانکاری یاتاقانها با استقاده از گریس دوام پمپ را افزایش داده و موجب کاهش هزینه های نگهداری گردیده است.
    • قطر بزرگ چشمیهای پروانه به منظور بهینگی عملکرد مکش
    • قابلیت ماشینکاری پروانه جهت دستیابی به نقاط خاص عملکردی
    • عملکرد روان و میزان ارتعاش اندک
    • پروانه دو مکشه پمپ باعث کاهش میزان نیروهای محوری شده و دبی بالا و NPSHr نسبتاً پایین ممکن ساخته است.
    • وجود چندین محدوده عملکرد هیدرولیکی برای هر سایز پمپ

  • سایر ویژگیها

    • تنوع در انتخاب متریال ساخت
    • تنوع در انتخاب سیستم آب بندی
    • امکان نصب به صورت افقی و عمودی
    • امکان ارائه فلنجهای مکش و رانش مطابق با استانداردهای مختلف
    • قابلیت ماشینکاری پروانه جهت دستیابی به نقاط خاص عملکردی
    • قابلیت کوپل شدن با الکتروموتور یا دیزل موتور
    • قابلیت نصب ابزار دقیق گوناگون به منظور مانیتورینگ پارامترهای عملکردی مانند دما، فشار و ارتعاش...
    • امکان ساخت شاسی به صورت استاندارد و یا سفارشی

اين پمپ ها از نوع اسپليت كيس محوری با پروانه دومكشه  تك مرحله اي پایه دار می باشند که بر اساس استاندارد API610 ویرایش یازدهم طراحی شده اند.



  • دبی (بیشینه): 3500 متر مکعب در ساعت
  • هد (بیشینه): 160 متر
  • سرعت (بیشینه): 3000 دور در دقیقه
  • کلاس فشاری مکش: تا 6 بار
  • فشار کاری مجاز (بیشینه): 16 بار
  • گستره دمای کاری: از 15- تا 120 درجه سانتیگراد
  • دمای طراحی: 80 درجه سانتیگراد
